The range of Power Block actuators is composed by 3 different actuators:
? PoweBlock io64: 4 capacitive 16A outputs (140 µF) / 6 bin./analog inputs. and 4U DIN
? PowerBlock o8: 8 outputs (140 µF) and 4U DIN
? PowerBlock o16: 16 capacitive 16A outputs (140 µF) and 8U DIN

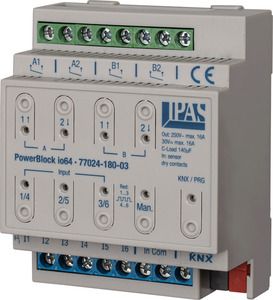

POWER BLOCK io64:
6 BINARY / ANALOG INPUTS:
- Sending value with manual control
- Inputs monitored with end of line resistor
- Doubling inputs, up to 12 independents
- Conventional motion detectors
- Temperature sensor
- Window contacts
- Etc.
SHUTTER CHANNELS:
- True shutter position
- Slit control
- Façade control
- Central functions Up / Down
- Limits, Scenes, Presets, Alarms, Disable functions, manual control, etc.
BINARY OUTPUTS
- Outputs with independent phases
- Operating hours counter (incr./decr.)
- Switch counter (incr./decr.)
- KNX scenes with delay between events
- Timers
- Disable, Analog / digital alarms
- Etc.
ADVANCED INDEPENDENT FUNCTIONS (MORE THAN 100 !!):
- Timers with cyclical remaining time sending
- Logical functions (Booleans, comparators, mathematics, filters, gates, DPT converters, etc ...)
- KNX scenes with delays between events
- Setpoints
- Analog and digital alarms
- Overwrite end-user parameters
- Saving all the variables to bus voltage failure
- Etc.
La gama de actuadores Power Block está compuesta por 3 actuadores diferentes:
- PoweBlock io64: 4 salidas 16A capacitivos (140 µF) / 6 entradas bin./analog. y 4U DIN
- PowerBlock o8: 8 salidas 16A capacitivos (140 µF) y 4U DIN
- PowerBlock o16: 16 salidas 16A capacitivos (140 µF) y 8U DIN
POWER BLOCK io64:
6 ENTRADAS BINARIAS/ANALÓGICAS:
- Envío de valor con accionamiento manual
- Supervisión de entradas con resistencia de fin de línea
- Doblado de las entradas, hasta 12 ent. binarias independientes
- Detectores de movimiento convencionales
- Sensores de temperatura
- Contactos de ventana
- Etc.
CANALES DE PERSIANAS:
- Posicionamiento real de la persiana
- Control de rendijas
- Control de fachadas
- Funciones centrales Subir/Bajar
- Límites, Escenas, Presets, Alarmas, Deshabilitar funciones, control manual, etc.
SALIDAS BINARIAS
- Salidas con fases independientes
- Contador de horas de funcionamiento (asc./desc.)
- Contador de conmutaciones (asc./desc.)
- Escenas KNX con retardo entre eventos
- Temporizaciones
- Deshabilitar, Alarmas Analógicas/digitales
- Etc.
FUNCIONES AVANZADAS INDEPENDIENTES (¡¡MÁS DE 100!!):
- Temporizadores con envío de tiempo restante cíclico
- Funciones lógicas (Booleanas, comparadores, matemáticas, filtros, gates, conversores de DPT, etc?)
- Escenas KNX con retardos entre eventos
- Setpoints
- Alarmas analógicas y digitales
- Sobreescritura de parámetros de usuario
- Guardado de todas las variables al fallo de tensión de bus
- Etc.
The range of Power Block actuators is composed by 3 different actuators:
? PoweBlock io64: 4 capacitive 16A outputs (140 µF) / 6 bin./analog inputs. and 4U DIN
? PowerBlock o8: 8 outputs (140 µF) and 4U DIN
? PowerBlock o16: 16 capacitive 16A outputs (140 µF) and 8U DIN
POWER BLOCK io64:
6 BINARY / ANALOG INPUTS:
- Sending value with manual control
- Inputs monitored with end of line resistor
- Doubling inputs, up to 12 independents
- Conventional motion detectors
- Temperature sensor
- Window contacts
- Etc.
SHUTTER CHANNELS:
- True shutter position
- Slit control
- Façade control
- Central functions Up / Down
- Limits, Scenes, Presets, Alarms, Disable functions, manual control, etc.
BINARY OUTPUTS
- Outputs with independent phases
- Operating hours counter (incr./decr.)
- Switch counter (incr./decr.)
- KNX scenes with delay between events
- Timers
- Disable, Analog / digital alarms
- Etc.
ADVANCED INDEPENDENT FUNCTIONS (MORE THAN 100 !!):
- Timers with cyclical remaining time sending
- Logical functions (Booleans, comparators, mathematics, filters, gates, DPT converters, etc ...)
- KNX scenes with delays between events
- Setpoints
- Analog and digital alarms
- Overwrite end-user parameters
- Saving all the variables to bus voltage failure
- Etc.
Ipas - Power Block Serie, multifunktionale Aktuatoren für hohe Strombelastungen! - Endlich ein mächtiger und wirtschaftlicher Universal Binary& Jalousieaktor mit ausgangsseitigen unabhängigen Phasen.
Die Power Block-Reihe besteht aus 3 verschiedenen Antriebstypen. Es kann in einem Standardverteiler installiert werden
? nur 4 DIN-Rail-Module für 4 Ausgänge und 6 Eingänge
? nur 4 DIN-Schienenmodule für 8 Ausgänge
? nur 8 DIN-Rail-Module für 16 Ausgänge
In der Grundeinstellung der ETS-Anwendung sind die Standardparameter für einfache Schalterfunktionen sichtbar. Wenn die Grundeinstellungen geändert werden,
Es werden nur die Parameter angezeigt, die für die ausgewählte Funktion relevant sind.
Eine Übersicht der Funktionen:
- Binäreingänge für die Verbindung von:
? Herkömmliche Bewegungsmelder
? Temperatursensoren
? Fensterkontakte
? Schwellwertschalter
? Etc.
- Ausgänge des Shutter-Kanals mit Objekten für:
? Fassadenkontrolle
? Wahre Höhenpositionierung für Jalousie
? Verschlussschlitze kontrollieren
? Zentrale Auf / Ab-Funktionen
? Lmits, Szenen, Voreinstellungen, Alarme, Sperrfunktion, manuelle Steuerung usw.
- Binäre Kanalausgaben mit Objekten für:
? Aktuelle Statusbenachrichtigungen
? Betriebsstunden (bidirektional gezählt)
? Schaltzykluszähler (bidirektional zählen),
? KNX-Szenen, Timer-Funktionen, Aktivierungsobjekte usw.
- Erweiterte Objekte und Funktionen wie:
? Timer (mit zyklischer Übertragung der verbleibenden Zeit)
? Logische Funktionen (Boolean-, Gate- und Filterfunktionen, Komparatoren, Mathe.), Datenpunktkonvertierung
? KNX-Szenen (mit Verzögerungen zwischen Ereignissen)
? Sollwerte
? Analoge und digitale Alarme
? Überschreiben Sie die Endbenutzerparameter
? Etc
