Hardware

Horizontale oder vertikale Montage.
Montage in Standard Unterputz-Dosen (quadratisch oder rund).


1. Hilfsspannungsanschluss (12-30 VDC)
2. KNX Programmiertaste
3. KNX Programmier-LED
4. KNX Busanschlussklemme
5. Integrierter Temperatursensor
6. USB-Anschluss
7. Anschluss für multifunktionale Eingänge
8. Ersetzbare RTC Backup-Batterie

Navigation

Die Bedienung des Iddero Verso ist Seiten eingeteilt, sog. Bedienseiten.
Zusätzliche Seiten: Home und Menüseiten, Einstellungen, Alarmmeldungen und Zeitschaltuhren.

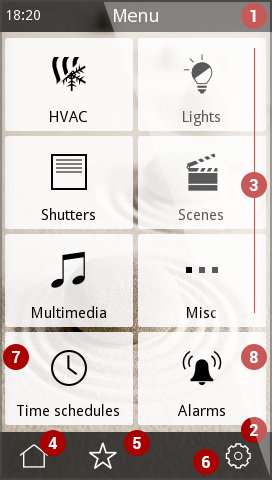

1. Titelzeile: Seitenname, Zeit, Temperatur.

2. Fußzeile: Seitennavigation.

3. Zugriff auf Bedienseiten: bis zu 8 anpassbare Bedienelemente pro Seite.

4. Zugriff auf Home/Menü/zurück (abhängig von der aktuellen Seite).

5. Zugriff auf Favoritenseite.

6. Zugriff auf Einstellungsseite

7. Zugriff auf Zeitschaltuhren

8. Zugriff auf Alarmmeldungen.

* Beispiel des Hauptmenüs.

Konfiguration

Zugriff auf die Seiten Einstellungen und System.

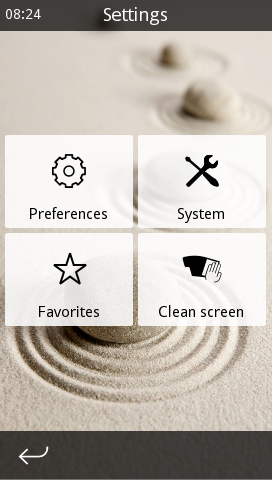

Einstellungen

Voreinstellungen, System, Favoriten Displayreinigung.

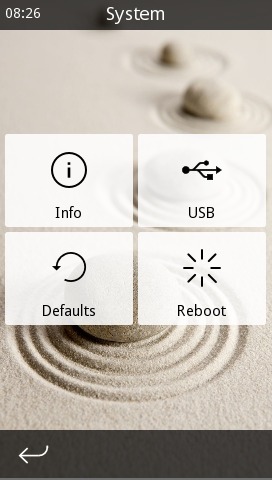

h3>System

Temperaturfühler, Informationen, USB, Voreinstellungen, Neustart.

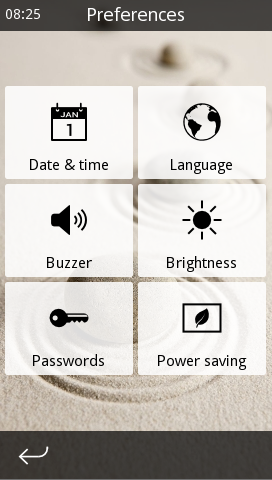

Voreinstellungen

Datum und Zeit, Sprache, Töne, Helligkeit, Kennwort, Energiesparen.

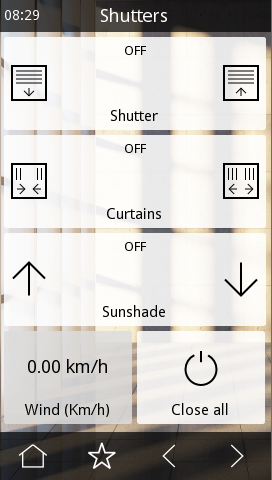

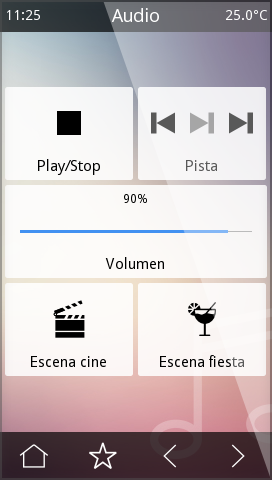

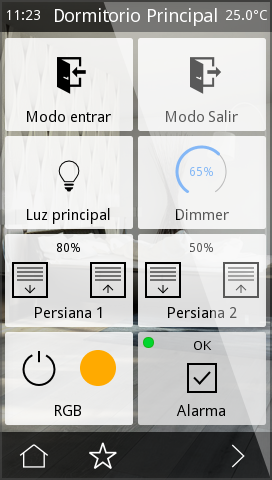

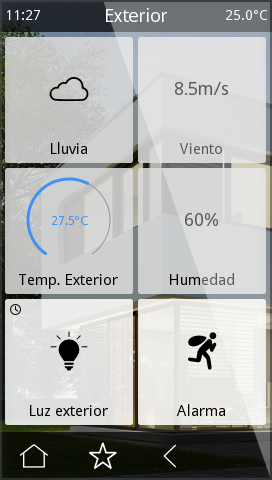

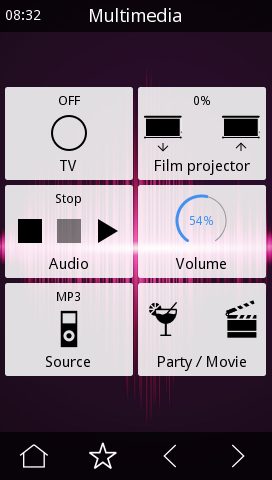

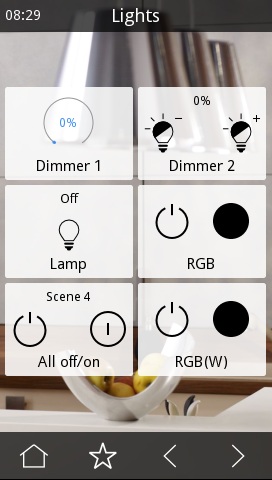

Bedienseiten

Bis zu 48 Bedien- und Anzeigefunktionen verteilt auf 6 Seiten mit je bis zu 8 Funktionen.

Schnellzugriff auf Menü, Favoriten, vorherige und nächste Seite

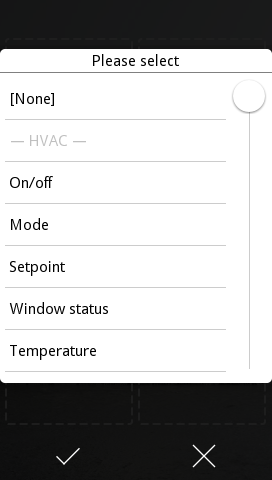

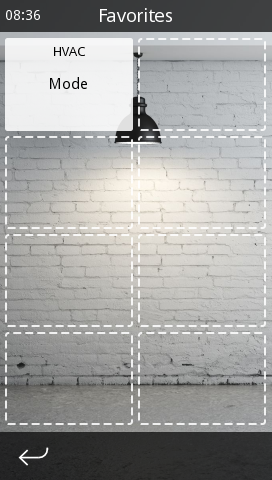

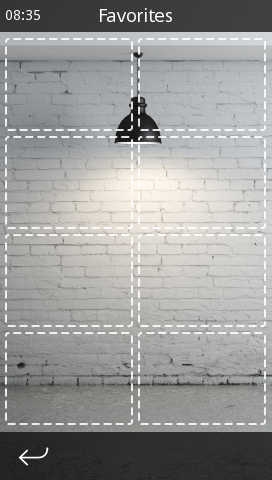

Favoriten

Durch den Anwender direkt über die Verso Oberfläche veränderbar.
Bis zu 8 Elemente können auf einer Bedienseite angeordnet werden.

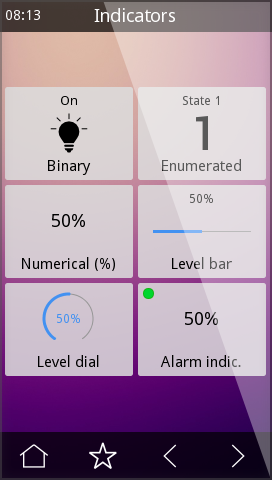

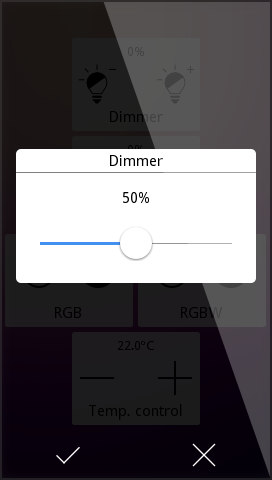

Typen der Elemente

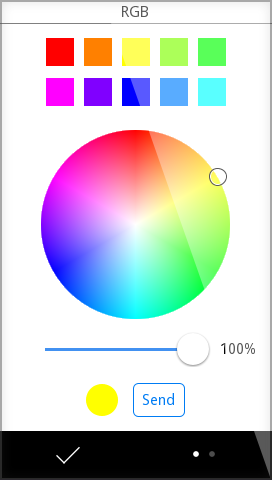

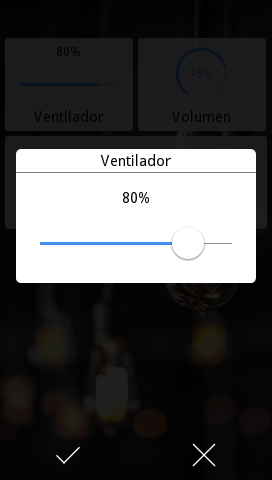

Es steht eine große Anzahl an Elementen zur Auswahl.
Jedes Element kann frei mit einer Zeitfunktion genutzt werden.

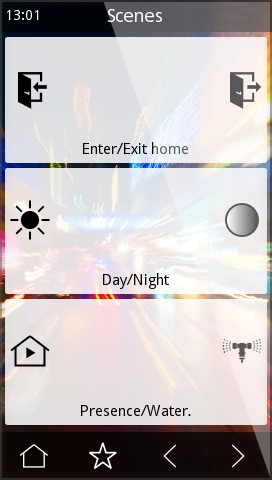

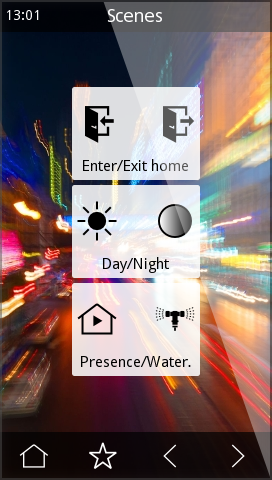

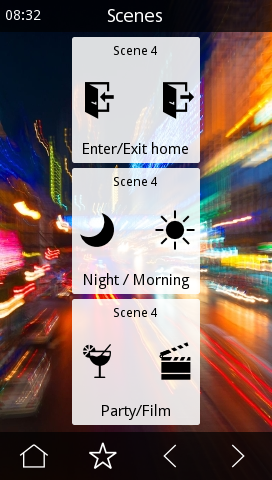

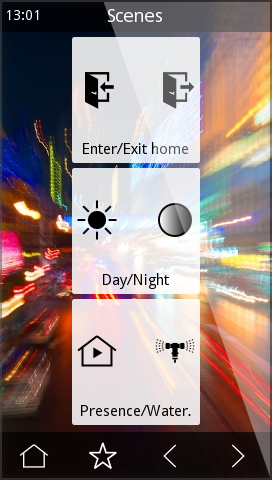

Anordnung der Elemente

Die Anordnung der Elemente kann ebenso wie die Bedienseiten, Favoriten und Menüseite angepasst werden.
Verfügbare Anordnungen:

Hintergrundbilder

Hintergrundbilder anpassbar für:

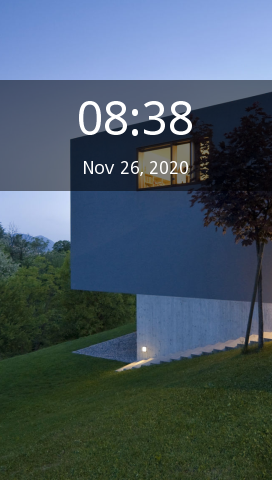

Startseite

Bedienseiten (x6)

Standardbild

(Für alle anderen Seiten)

Menüseiten

Favoriten

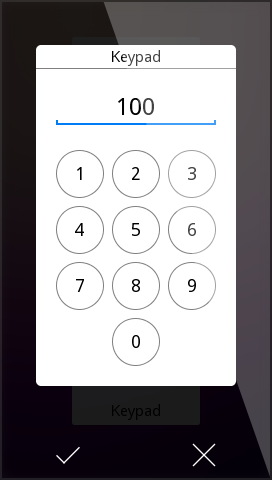

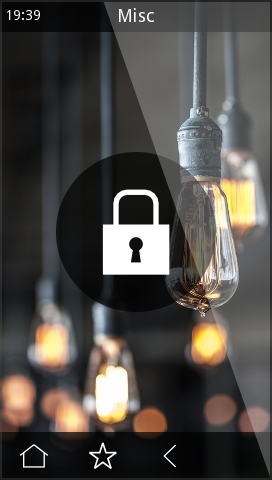

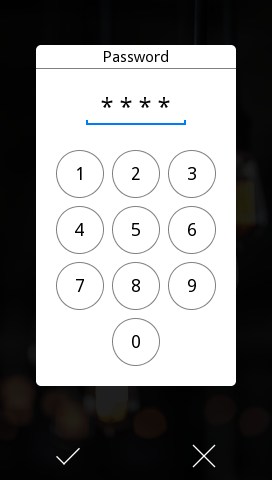

Zugriffskontrolle

Jede Seite kann mit einem Kennwort versehen werden.
Es gibt zwei Kennwortebenen (Master und User).
Die Kennwörter sind durch den User editierbar.

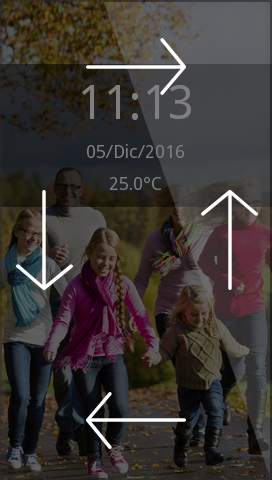

Touchgesten

Sie ermöglichen die direkte Ausführung von Befehlen (Szenenaufruf, Zentral EIN/AUS, usw.)
Es können bis zu fünf unabhängige Gesten definiert werden:

Vier richtungsabhängige Gesten

Bewegen Sie Ihren Finger in eine bestimmte Richtung über das Display.

Eine Multitouch Geste

Berühren Sie den Bildschirm an mehr als einem Punkt gleichzeitig.

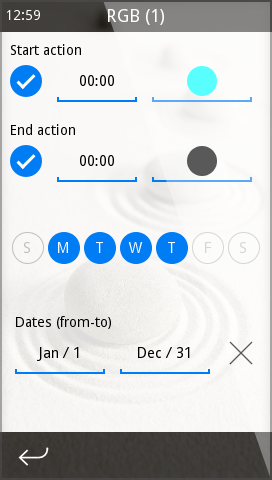

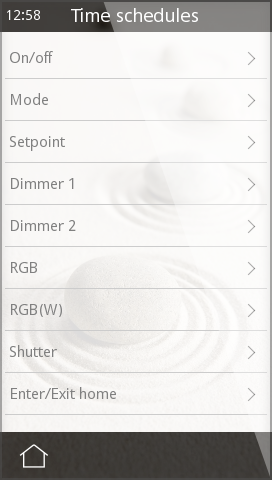

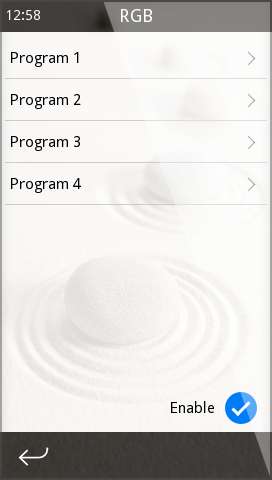

Zeitschaltuhren

Liste aller "programmierbaren Elemente" (bis zu 48 Kanäle mit bis zu vier Programmen pro Kanal und bis zu zwei Ereignissen pro Programm).
Einstellungen der Zeitschaltuhren.

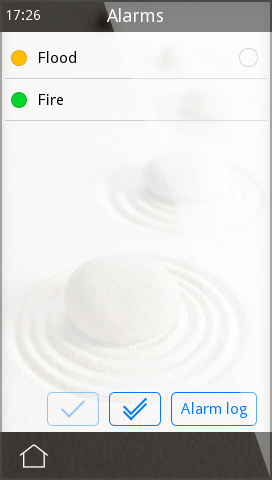

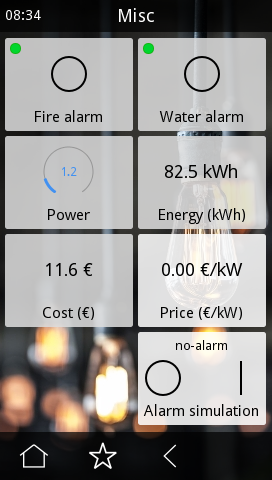

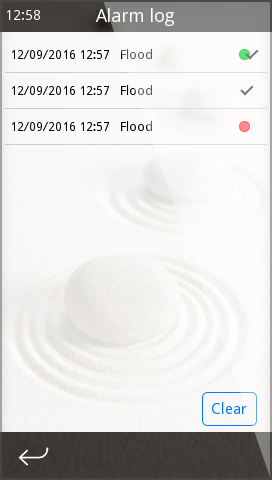

Alarme

Liste der Elemente zur "Anzeige bei Alarm".
Alarmverwaltung

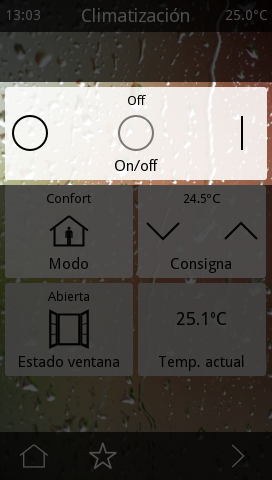

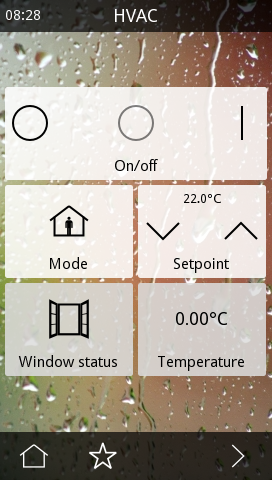

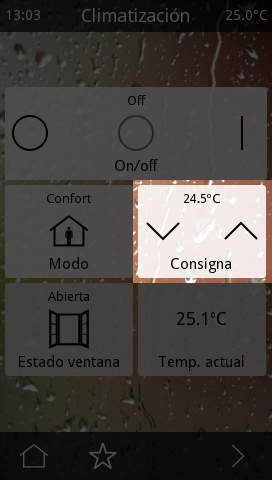

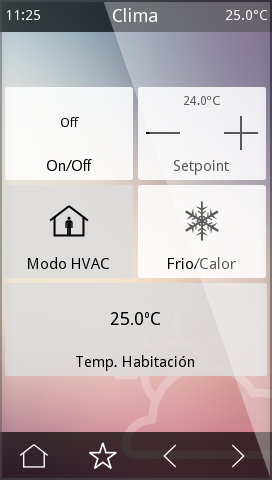

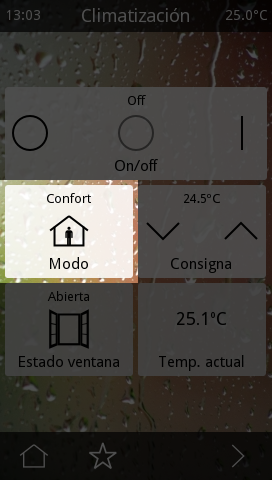

Thermostate

Zwei unabhängige Thermostate: Jeder kann zum Heizen, Kühlen oder Heizen und Kühlen konfiguriert werden.

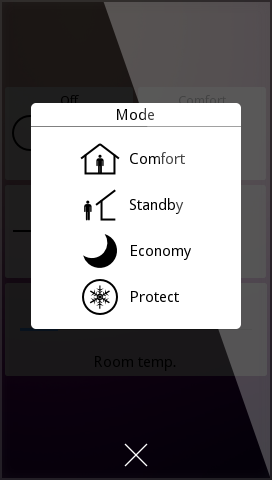

Vier Betriebsarten (Komfort, Standby, Eco, Frist-/Hitzeschutz).
Stellgrößen als 2-Punkt-Regler mit Hysterese, PI oder PI+PWM einstellbar.
Ansteuerung von Zusatz-Heizen/Kühlen möglich.
Absolute oder relative Sollwertverschiebung.

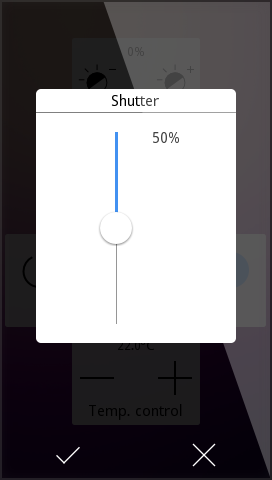

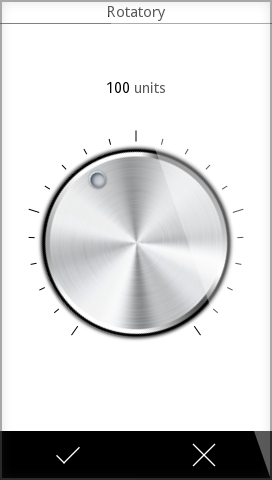

* Die Bilder zeigen ein Visualisierung-Beispiel.

Multifunction inputs

Vier multifunktionale Eingänge, die als Binäreingang oder als Temperatursensor genutzt werden können.
Anschlussdiagramm der Eingänge:

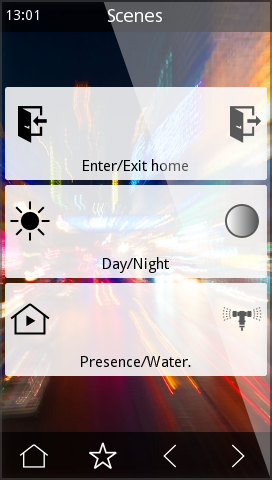

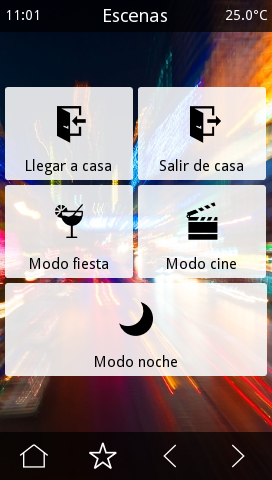

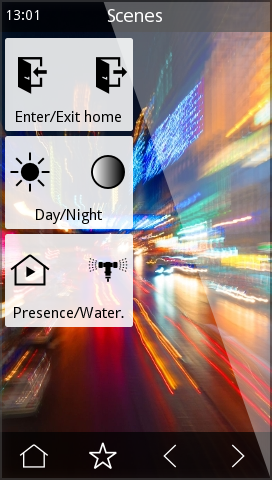

Scenes controller

Bis zu 64 KNX-Szenen nutzbar (8 Szenenaktoren mit jeweils 8 unterschiedlichen Szenen).
Bedienung anhand der verfügbaren Touchgesten.

VERSO+IP

Eigenschaften

Bedienung und Visualisierung entsprechen Iddero Verso

Bietet einen Ethernet-Anschluss für die IPKonnektivität

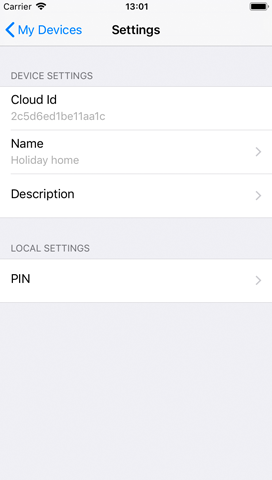

Fernbedienung über kostenlose mobile App für iOS und Android (Iddero Mobile)

Keine zusätzliche Konfiguration erforderlich (weder in VERSO + IP noch im Router)

Kommunikation zwischen VERSO + IP und App:
– Direkte Verbindung im selben LAN
– Cloud-basiert (durch idderocloud, kostenloser Service mit sicherer Kommunikation)

PUSH-Alarmbenachrichtigungen

Verknüpfungsprozess

3 einfache Schritte:
– Erstellen Sie ein Konto bei idderocloud.com und melden Sie sich bei der mobilen App an
– Stellen Sie VERSO + IP in den Verbindungsmodus

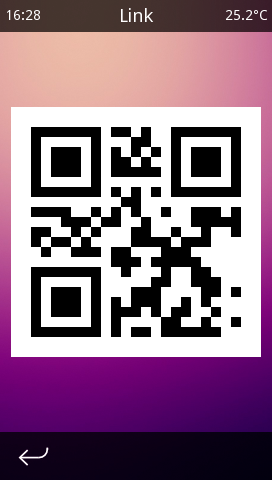

– Scannen Sie mit der App den QR-Code, der in VERSO + IP angezeigt wird

Mehrere VERSO + IP-Geräte können mit derselben App verbunden werden

Mehrere Smartphones / Tablets können sich mit demselben idderocloud-Konto bei der App anmelden
– Zuvor verknüpfte VERSO + IP-Geräte werden automatisch angezeigt (keine erneute Verknüpfung erforderlich)

Jede App speichert interne Passwörter (um auf geschützte Seiten zuzugreifen) einzeln
